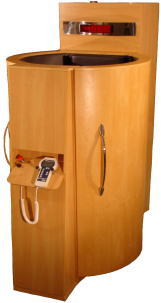

KOMORA KRIOGENICZNA SNCC-02 "CryoBarrel"
obudowa - płyty z tworzyw sztucznych (drewnopodobne)
elektroniczny panel sterowania
kabina wyposażona w drzwi lewe lub prawe
wbudowany podnośnik wewnętrzny
zewnętrzny wyświetlacz temperatury i czasu zabiegu
Kabina pacjenta przeznaczona jest do ogólnej gazowej kąpieli kriostymulacyjnej polegającej na bezpośrednim oddziaływaniu gazu niskotemperaturowego na prawie całą powłokę skórną pacjenta. Wykorzystanie zjawiska zalegania par azotu umożliwia wyłączenie z krioterapii głowy pacjenta. Poddawanie krioterapii głowy pacjenta może wywoływać niepożądane skutki medyczne, gdyż wartość prawidłowego okresu stymulacyjnego dla skóry głowy różni się znacznie od wartości na całym ciele. (Problem ten jest opisany szerzej w znanym podręczniku do fizjoterapii autorstwa prof. Tadeusza Mika). Pod względem konstrukcyjnym kabina stanowi izolowaną cieplnie komorę w kształcie walca z drzwiami dla korzystającego, wyposażoną w przewody dla przepływu strumieni par azotu. Kabiny są produkowane z umieszczeniem drzwi z lewej lub z prawej strony.
Komora kriogeniczna zajmuje powierzchnię ok. 1,7m2. Zewnętrzne pokrycie dekoracyjne kabiny stanowią płyty wykonane z tworzyw sztucznych (drewnopodobnych). Górna część kabiny korzystającego jest połączona z oknem recyrkulacji urządzenia a także z linią odprowadzania zużytego azotu.
CHARAKTERYSTYKA TECHNICZNA
Parametry techniczne
1. Temperatura w kabinie podczas ekspozycji (zabieg
krioterapii) od -160 do -120°C
2. Czas trwania pierwszej ekspozycji (cykl rozruchowy) od
8 do 10 min
3. Czas trwania kolejnych ekspozycji (cykle robocze) od
1 do 3 min
4. Czas osiągania trybu roboczego w kabinie po poprzedniej ekspozycji
0 s
5. Maksymalny odstęp czasu między kolejnymi ekspozycjami 2
min
6. Zużycie płynnego azotu podczas cyklu rozruchowego od
6 do 10 l
7. Zużycie płynnego azotu podczas cyklu roboczego ~1,5
l/min
8. Powierzchnia podnośnika (dół, wewnątrz kabiny) 0,23
m2
9. Powierzchnia poprzeczna kabiny (góra, wewnątrz kabiny, ø=828mm)
0,59 m2
10. Wymiary kriokomory:
szerokość (z zamkniętymi drzwiami
kabiny) 960 mm
szerokość (z otwartymi dwoma
drzwiami kabiny) 1530 mm
długość 1650
mm
wysokość sekcji parageneratora
2230 mm
wysokość sekcji podnośnika i
sekcji kabiny 1830 mm
wzrost pacjenta obsługiwany
przez zakres
regulacji podnośnika od
150 do 195 cm
11. Masa całkowita kriokomory ~280 kg
12. Maksymalna moc pobierana przez urządzenie 1,1
kW
13. Napięcie zasilania (prąd zmienny, 50Hz) 230
V
|
